认识一下,有关电线电缆的燃烧特性!

本文所列知识点适用于含卤、无卤、低烟、低毒的阻燃和耐火电线电缆或光缆产品。

一、术语和定义
1.阻燃试样在规定条件下被燃烧,在撤去火源后火焰在试样上的蔓延仅在限定范围内,具有阻止或延缓火焰发生或蔓延能力的特性。
2.耐火:试样在规定火源和时间下被燃烧时能持续地在指定条件下运行的特性。
3.无卤:燃烧时释出气体的卤素(氟、氯、溴、碘)含量均小于或等于1.0mg/g的特性。
4.低烟:燃烧时产生的烟雾浓度不会使能见度(透光率)下降到影响逃生的特性。
5.低毒:燃烧时产生的毒性烟气的毒效和浓度不会在30min内使活体生物产生死亡的特性。
二、燃烧特性代号和组合

1. 燃烧特性代号见下表:

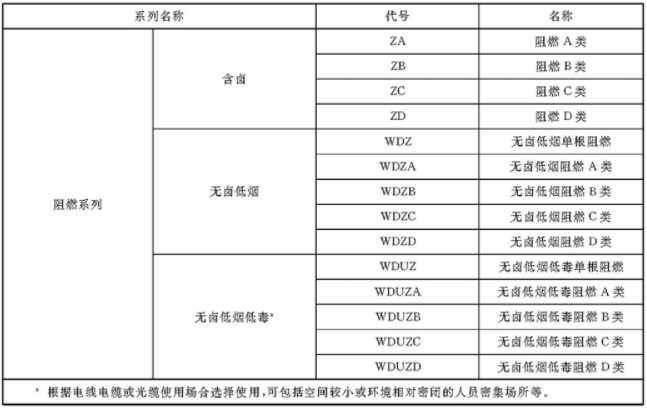

2.阻燃系列燃烧特性代号组合见下表:

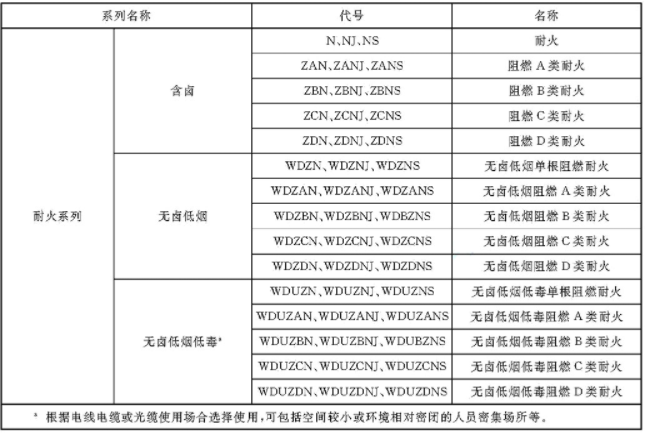

3.耐火系列燃烧特性代号组合见下表:



当有多种燃烧特性要求时,其代号按无卤(含卤省略)、低烟、低毒、阻燃和耐火的顺序排列组合

三、产品型号的组成

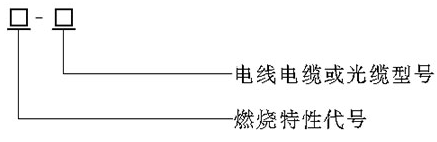

阻燃和耐火电线电缆或光缆产品的型号由燃烧特性代号和相关电线电缆或光缆型号两部分组成。


四、产品示例

阻燃和耐火电线电缆或光缆产品用燃烧特性代号、产品型号、规格、本标准编号和产品标准编号表示。

示例1:铜芯,交联聚乙烯绝缘聚氯乙烯护套电力电缆,阻燃B类,额定电压0.6/1kV表示为:

ZB-YJV-0.6/1规格(略)GB/T19666-20XX/GB/T12706.1-2008


示例2:铜芯,交联聚乙烯绝缘聚烯烃护套电力电缆,无卤低烟,阻燃A类,供火加机械冲击和喷水的耐火,额定电压0.6/1kV,表示为:
WDZANS-YJY-0.6/1规格(略)GB/T1966620XX/GB/T12706.1-2008

示例3:铜芯,交联聚乙烯绝缘聚烯烃护套控制电缆,无卤低烟低毒,阻燃C类,供火加机械冲击的耐火,额定电压450/750V,表示为:
WDUZCNJ-KYJY-450/750规格(略)GB/T19666-20XX/GB/T9330.3-2008
五、 耐火电线电缆或光缆产品应阻燃,阻燃性能应符相应标准要求!
